나선형 분류 장비

/ 제품 / 분류 장비 / 나선형 분류 장비
나선형 분류 장비

나선형 분류 장비

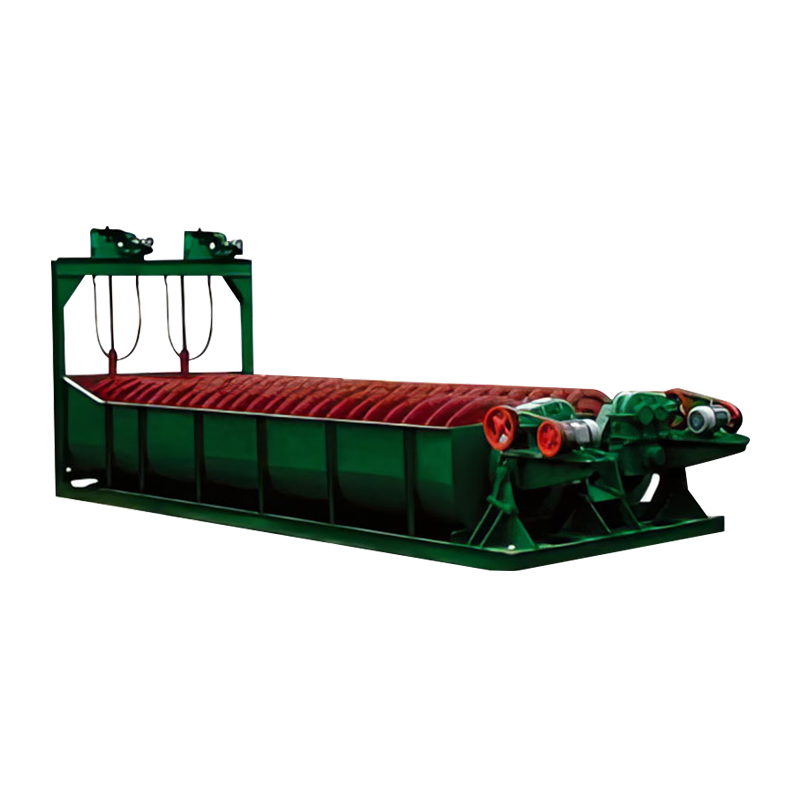

나선형 분류기의 주요 구성 요소는 반원형 워터 탱크, 샤프트와 블레이드로 구성된 나선형 장치, 나선형 샤프트의 상단 및 하단 베어링 부분, 나선형 샤프트의 전송 장치 및 리프팅 메커니즘입니다. 사양은 나선형 직경으로 표현됩니다.

나선형 분류기는 나선형 샤프트의 수에 따라 단일 나선형 및 이중 나선형 분류기로 나눌 수 있으며, 오버플로 위어의 높이에 따라 높은 위어 유형, 낮은 위어 유형 및 침몰 유형으로 나눌 수 있습니다.

하이 위어 나선 분류기의 오버 플로우 위어는 나선형 샤프트의 하단에있는 베어링 센터보다 높지만 오버 플로우 엔드 스파이럴의 상단 가장자리보다 낮습니다. 그것은 거친 입자 분류에 적합한 특정 퇴적 영역을 가지며 100 메쉬보다 큰 오버플로 입자 크기를 얻을 수 있습니다.

낮은 위어 나선 분류기의 오버 플로우 위어는 오버플로 엔드 베어링의 중심보다 낮으므로 퇴적 영역은 작고 오버플로 생산 용량이 낮습니다. 일반적으로 분류 작업에는 사용되지 않지만 탈취를 위해 광석 모래를 씻는 데 사용됩니다.

침수 된 나선형 분류기의 오버 플로 끝에서의 전체 나선형은 퇴적 구역의 액체 표면 아래에 침지된다. 퇴적 구역은 넓은 면적과 깊이를 가지며, 이는 미세 입자 분류에 적합하며 100 메쉬 미만의 오버플로 입자 크기를 얻을 수 있습니다.

작업 원칙
미세하게 지상 슬러리는 퇴적 구역의 중간에 위치한 사료 포트에서 물 탱크로 공급됩니다. 경사수 탱크의 하단은 슬러리 분류 퇴적 구역입니다. 나선형은 슬러리를 저어주기 위해 저속으로 회전하여 빛과 미세 입자가 표면에 매달리고 오버플로 위어로 흐르고 다음 과정으로 유입되도록합니다. 거친 입자와 무거운 입자는 탱크의 바닥에 침전되어 반환 된 모래와 같이 나선형에 의해 배출 포트로 운반됩니다. 일반적으로, 나선형 분류기와 공장은 폐쇄 회로를 형성하여 거친 모래를 밀로 되 돌리기 위해 밀로 돌려줍니다.
나선형 분류기의 장점은 간단한 구조, 안정 및 안정적인 작동, 쉬운 작동 및 직경이 3.2 미터 미만인 밀로 폐쇄 회로 작동을 쉽게 형성하는 것입니다.

유형 모델 나선형 직경 드라이버 속도 싱크 생산 능력 모터 리프팅 모터 무게
길이 (mm) 너비 (mm) 기울기 각도 과다 모래 반환 볼륨 모델 모델
mm (R/Min) t/24h KW KW kg
높은 위어 단일 나사 FG-10 φ1000 3.5-7.6 6500 1112 14-10.5 85 473-1026 Y132M2-6 5.5 수동 4400
FG-12 φ1200 6 6500 1372 14-10.5 155 1170-1600 Y132M2-6 5.5 Y90L-4 1.5 8800
FG-15 φ1500 2.5-6.0 8230 1664 14-18.5 235 1140-2740 Y160m-6 7.5 Y100L1-4 2.2 11680
FG-20 φ2000 3.6-5.5 8400 2200 14-18.5 400 3890-5940 Y160L-6/4 11/15 Y100L2-4 3 20450
FG-24 φ2400 3.64 91300 2600 14-18.5 580 6800 Y160L-4 15 Y100L2-4 3 25650
이중 나사 2FG-12 φ1200 6 6500 2600 14-18.5 310 2340-3200 Y132M2-6 5.5x2 Y90L-4 1.5x2 15840
2FG-15 φ1500 2.5-6.0 8230 3200 14-18.5 470 2280-5480 Y160m-6 7.5x2 Y100L1-4 2.2x2 22100
2FG-20 φ2000 3.6-5.5 8400 4280 14-18.5 800 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 36400
2FG-24 φ2400 2.5-5.2 9130 5100 14-18.5 1160 9140-18500 Y200L-4 30x2 Y100L2-4 3x2 45874
2FG-30 φ3000 3.17 12500 6300 14-18.5 1785 14600-23400 Y225M-4 45 Y112m-4 4x2 73480
침몰 단일 나사 FC-10 φ1000 6.0-7.4 8400 1112 14-10.5 75 473-1026 Y132M2-6 5.5 수동 6000
FC-12 φ1200 5.0-7.0 8400 1372 14-18.5 120 1170-1630 Y160m-6 7.5 Y100L1-4 2.2 11020
FC-15 φ1500 2.5-6.0 10500 1664 14-18.5 185 1140-2740 Y160m-6 7.5 Y100L1-4 2.2 15340
FC-20 φ2000 3.6-5.5 12900 2200 14-18.5 320 3890-5940 Y160L6/4 11/15 Y100L2-4 3 29060
FC-24 φ2400 3.64 14130 2600 14-18.5 455 6800 Y180M-4 18.5 Y112m-4 4 37267
이중 나사 2FC-12 φ1200 6 8400 2600 14-18.5 240 1770-2800 Y160m-6 7.5x2 Y90L-4 1.5x2 19610
2FC-15 φ1500 2.5-6.0 10500 3200 14-18.5 370 2280-5480 Y160m-6 7.5x2 Y100L2-4 2.2x2 27450
2FC-20 φ2000 3.6-5.5 12900 4280 14-18.5 640 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 50000
2FC-24 φ2400 2.5-5.2 14130 5100 14-18.5 910 13700 Y200L-4 30x2 Y100L2-4 3x2 53491
2FC-30 φ3000 3.2 14300 6300 14-18.5 1410 23300 Y225M-4 45x2 Y112m-4 4x2 84870
